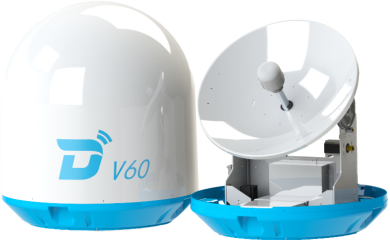

DITEL V60 63cm
船用通信天线系统

DITEL V60主要用于各类船舶实现KU波段的卫星通讯功能,使船舶在动态状况下实现船舶实时视频监控、船舶宽带上网、船舶网络电视、船舶远程视频会议、网络卫星电话等功能需求。根据选择跟踪不同的卫星,满足不同海域作业船舶的要求。通过使用切换卫星的方式可以实现全球区域内的漫游功能。


产品特征
产品参数

产品特征


1.Tri—DoorTM冗余保护设计

绝对编码盘、相对编码盘、电器限位开关三重冗余保护设计


2.WatchmanTM 惯导方案

采用双惯导设计、二阶无静差跟踪算法、极高的跟踪稳定性


3.SkyFocusTM 超高增益天线

与国内顶级科研机构合作,环焦后馈设计


4.SingfingerTM一键操作系统

革新性的人机互动方式,简化仪表界面,操作便捷


5.移动端无线控制

支持WIFI接入,允许手机移动端对系统进行远程控制和监控




天线基础参数

型号

DITEL V60 63cm船用通信天线系统

卫星波段

KU波段

反射面尺寸(锅面直径)

63cm (24.8 inch )

外系尺寸(直径x高度)

75cm (29.5 inch)*83.8cm (33.0 inch)

重量

30kg(66.1lbs)

天线类型

环焦后馈天线

工作环境温度

-20℃~60℃



天线跟踪参数



稳定类型

二轴稳定(方位,俯仰)

跟踪类型

三轴跟踪(方位,俯仰,极化)

天线运动范围(方位  俯仰  极化)

方位跟踪范围:无限旋转

俯仰跟踪范围:-15°~95°

极化跟踪范围:±167.5°

初始锁星时间

≤60S

跟踪定位方式

内置双惯导+北斗/GPS定位



天线通讯参数



工作频率(TX  RX)

天线发射频率:13.75-14.5GHz (KU波段)

天线接收频率:10.7-12.75GHz (KU波段)

增益(TX  RX)

天线发射增益37.6dBi (14.25Ghz)

天线接收增益36.4dBi (12.5Ghz)

交叉极化隔离度(KU)

>30dB

信号极化

线极化

电源输入

AC:100~240V(50Hz)/DC:15~36V

功耗

50W(不含BUC功率)
