船用通信天线系统

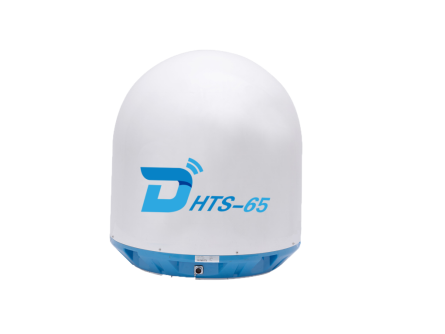

DITEL HTS65主要用于各类船舶实现KU波段的卫星通讯功能,使船舶在动态状况下实现船舶实时视频监控、船舶宽带上网、船舶网络电视、船舶远程视频会议、网络卫星电话等功能需求。根据选择跟踪不同的卫星,满足不同海域作业船舶的要求。通过使用切换卫星的方式可以实现全球区域内的漫游功能。
产品特征 | 1.Tri—DoorTM冗余保护设计 绝对编码盘、相对编码盘、电器限位开关三重冗余保护设计 2.WatchmanTM 惯导方案 采用双惯导设计、二阶无静差跟踪算法、极高的跟踪稳定性 3.SkyFocusTM 超高增益天线 与国内顶级科研机构合作,环焦后馈设计 4.SingfingerTM一键操作系统 革新性的人机互动方式,简化仪表界面,操作便捷 5.移动端无线控制 支持WIFI接入,允许手机移动端对系统进行远程控制和监控 |
天线基础参数 | 型号 | DITEL HTS65 65cm船用通信天线系统 |
卫星波段 | KU波段 | |
反射面尺寸(锅面直径) | 65cm(25.59 inch) | |
外系尺寸(直径x高度) | 75cm(29.50 inch)*85cm(33.46 inch) | |
重量 | 30kg(66.1 lbs) | |
天线类型 | 环焦后馈天线 | |
工作环境温度 | -20℃~60℃ |
天线跟踪参数 | 稳定类型 | 两轴稳定(方位,俯仰) |
跟踪类型 | 三轴跟踪(方位,俯仰,极化) | |
天线运动范围(方位 俯仰 极化) | 方位跟踪范围:无限旋转 俯仰跟踪范围:-5°~95° 极化跟踪范围:±167.5° | |
初始锁星时间 | ≤90S | |
跟踪定位方式 | 内置双惯导+北斗/GPS定位 |
天线通讯参数 | 工作频率(TX RX) | 天线发射频率:13.75-14.5GHz 天线接收频率:10.7-12.75GHz (KU波段) |
增益(TX RX) | 天线发射增益37.8dBi (14.25Ghz) 天线接收增益36.7dBi (12.5Ghz) | |
交叉极化隔离度(KU) | ≥30dB | |
信号极化 | 线极化 | |
电源输入 | AC:100~240V(50Hz)/DC:15~36V | |
功耗 | 50W(不含BUC功率) |
